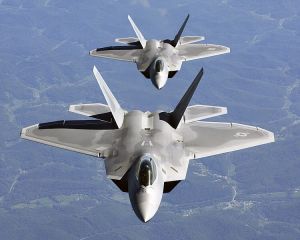

جنگنده F-22
لاکهید مارتین اِف-۲۲ رَپتور یک جت مافوق صوت و دو موتوره است که جنگنده تاکتیکی نسل پنجمِ تکسرنشین، دوموتوره و رادارگریز ساخت شرکتهای لاکهید و بوئینگ است که برای نیروی هوایی ایالات متحده آمریکا توسعه داده شده است. برنده جایزه Robert J Collier در سال 2006 از انجمن ملی هوانوردی آمریکا (NAA) شده است.
طراحی و ویژگی
طول این جت جنگی 18.9 متر، ارتفاع 5.1 متر و طول بال ها 13.6 متر است. برد آن بیش از 1600 نانومتر است. ساختار F-22 از 39٪ تیتانیوم، 24٪ کامپوزیت، 16٪ آلومینیوم و 1٪ ترموپلاستیک وزنی است. تیتانیوم به دلیل نسبت استحکام به وزن بالا در مناطق استرس بحرانی، از جمله برخی از دیوارها و همچنین به دلیل مقاومت در برابر حرارت در بخش های داغ هواپیما استفاده می شود. کامپوزیتهای فیبر کربن برای قاب بدنه، درها، شکافهای میانی روی بالها و برای پانلهای پوستی ساخت ساندویچ لانه زنبوری استفاده شدهاند.
کابین خلبان
اف-۲۲ دارای کابین شیشهای خلبان با دستگاههای پرواز کاملاً دیجیتالی است. سامانه هاد تکرنگ این هواگرد، زاویه دید وسیعی را ارائه داده و به عنوان دستگاه هدایت پرواز اصلی عمل میکند؛ اطلاعات هم روی السیدیهای ششرنگ نمایش داده میشوند. ابزارهای اصلی هدایت پرواز این هواگرد، یک سکان جانبی حساس به نیرو و یک جفت اهرم است. در آغاز، نیروی هوایی ایالات متحده قصد داشت تا ابزارهای هدایت با ورودی مستقیم صدا را در هواگرد پیادهسازی کند، اما در نهایت از لحاظ فنی پرخطر تشخیص داده شده و کنار گذاشتهشد. طول آسمانه تقریباً ۱۴۰ اینچ، عرض آن ۴۵ اینچ و ارتفاعش ۲۷ اینچ (۳۵۵، ۱۱۵ و ۶۹ سانتیمتر) هستند و وزن آن ۳۶۰ پوند است. از آنجا که طرح اولیه آسمانه بهجای ۸۰۰ ساعت مورد نیاز، تنها ۳۳۱ ساعت وقت گرفت، این طرح بازطراحی شد.
مشخصات
مشخصات عمومی
- خدمه: ۱
- طول: ۶۲ پا و ۱ اینچ (۱۸٫۹۲ متر)
- پهنای بال: ۴۴ پا و ۶ اینچ (۱۳٫۵۶ متر)
- ارتفاع: ۱۶ در ۸ پا (۵٫۰۸ متر)
- بال: مساحت ۸۴۰ پای مربع (۷۸٫۰۴ متر مربع)
- ماهواره: ناکا ۶۴ای ۰۵٫۹۲ پشت، ناکا ۶۴ای ۰۴٫۲۹ جلو
- وزن خالی: ۴۳٬۳۴۰ پوند (۱۹٬۷۰۰ کیلوگرم)
- وزن بارگیری: ۶۴٬۸۴۰ پوند (۲۹٬۴۱۰ کیلوگرم)
- بیشینه وزن برخاست: ۸۳٬۵۰۰ پوند (۳۸٬۰۰۰ کیلوگرم)
- ظرفیت سوخت: ۱۸٬۰۰۰ پوند (۸٬۲۰۰ کیلوگرم) داخلی، یا ۲۶٬۰۰۰ پوند (۱۲٬۰۰۰ کیلوگرم) با دو محفظه سوخت اضافی
